🧩 Tema 3: State Schema

🚀 ¿Qué es el State Schema?

El State Schema en LangGraph define la estructura de datos que viaja a través de un grafo durante su ejecución.
Es como el “ADN” del flujo, que transporta y actualiza información a medida que se avanza por diferentes nodos, piensa en el estado como una mochila 🧳 que lleva datos entre los nodos, la cual vamos llenando o vaciando a medida que vamos necesitando.

🧠 ¿Por qué es importante?

El State Schema permite:
- Controlar y validar los datos que circulan por el grafo.
- Definir tipos de datos específicos (texto, listas, enteros, etc.) para evitar errores.
- Modificar y actualizar atributos a lo largo del flujo.

Imagina que estás construyendo un asistente virtual:
- El State podría contener atributos como el nombre del usuario, historial de mensajes y preferencias.
- A medida que la conversación avanza, los nodos modifican o consultan estos atributos.

⚙️ ¿Cómo se Define el State Schema?

Para definir un State personalizado, utilizamos TypedDict. Esto nos permite crear una plantilla de estado con atributos específicos y sus respectivos tipos.

📋 Ejemplo: Creación de un State con Varios Atributos

from typing_extensions import TypedDict
from typing import Literal

class State(TypedDict):
    name: str
    age: int
    preferences: Literal["Videojuegos","Programación"]

🧩 Explicación:

  • TypedDict crea una plantilla para el estado.
  • name y age son atributos que definen el nombre y edad de un usuario.
  • preferences es una lista que guarda intereses o preferencias. Usando Literal forzamos a que la aplicación solamente guarde esos terminos en concreto.

Con esto, aseguramos que el estado tenga una estructura clara y solo acepte los tipos de datos definidos.

🔄 ¿Cómo Funciona el State en un Grafo?

El State fluye de un nodo a otro, llevando consigo información que puede ser modificada, eliminada o ampliada.
Cada nodo puede:
- Leer atributos del estado.
- Modificar datos existentes.
- Agregar nuevos atributos si es necesario.

Esto nos permite construir flujos dinámicos y adaptativos, donde el grafo evoluciona según las interacciones del usuario o los cálculos realizados.

🛠️ Ejemplo Completo con Nodos

Vamos a construir un grafo que:
1. Reciba el nombre y edad del usuario.
2. Modifique el estado agregando una preferencia de acuerdo con la edad.

📋 Definiendo Nodos para Modificar el Estado

def user_input_node(state: State):
    print("--- Nodo 1: Recibir Usuario ---")
    state["name"] = "Raul"
    state["preferences"] = []
    return state

def recommendation_node(state: State):
    print("--- Nodo 2: Recomendación ---")
    if state["age"] < 18:
        state["preferences"].append("Videojuegos")
    else:
        state["preferences"].append("Programación")
    return state
  • Nodo user_input_node: Toma el nombre, inicializa las preferencias y los añade al estado.
  • Nodo recommendation_node: Agrega recomendaciones basadas en la edad del usuario.

🏗️ Construcción del Grafo

from langgraph.graph import StateGraph, START, END

builder = StateGraph(State)
builder.add_node("user_input", user_input_node)
builder.add_node("recommendation", recommendation_node)

builder.add_edge(START, "user_input")
builder.add_edge("user_input", "recommendation")
builder.add_edge("recommendation", END)

graph = builder.compile()

Explicación de cada paso:
1. Creamos el grafo con StateGraph.
2. Añadimos los nodos.
3. Definimos el flujo:
- El grafo comienza en START y pasa por user_input_node.
- Luego se dirige a recommendation_node antes de finalizar (END).

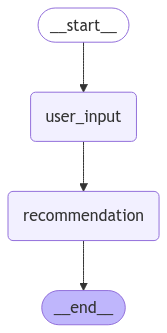

📈 Visualización del Grafo

Para observar cómo se estructura nuestro grafo, generamos una visualización:

from IPython.display import Image, display

display(Image(graph.get_graph().draw_mermaid_png()))

Grafo state schema

🚀 Invocando el Grafo y Resultados

Ejecución del Grafo

graph.invoke({"name": "", "age": 40})
Resultado
--- Nodo 1: Recibir Usuario ---
--- Nodo 2: Recomendación ---
{'name': 'Raul', 'age': 40, 'preferences': ['Programación']}
  • Si el usuario tiene menos de 18 años, el grafo recomienda videojuegos.
  • Si tiene 18 o más, se recomienda programación.

🔎 Recursos:

🧑‍🏫 ¿Qué Hemos Aprendido?

  • State Schema: Define la estructura de datos que viaja por el grafo.
  • TypedDict: Permite definir el esquema con tipos específicos, asegurando que el estado tenga una estructura clara y validada.
  • Nodos y Estado: Los nodos pueden modificar y ampliar el estado, creando flujos dinámicos.
  • Literal: Podemos filtar la información que vamos a manejar.

🌐 ¿Qué es lo Siguiente?

En el próximo tema, profundizaremos en el uso de Memoria en LangGraph.
Aprenderemos cómo usar MemorySaver para almacenar datos a lo largo de múltiples invocaciones, creando flujos de trabajo que recuerdan información pasada.
