🔗 Tema 7: Subgraphs – Modularizando Grafos en LangGraph

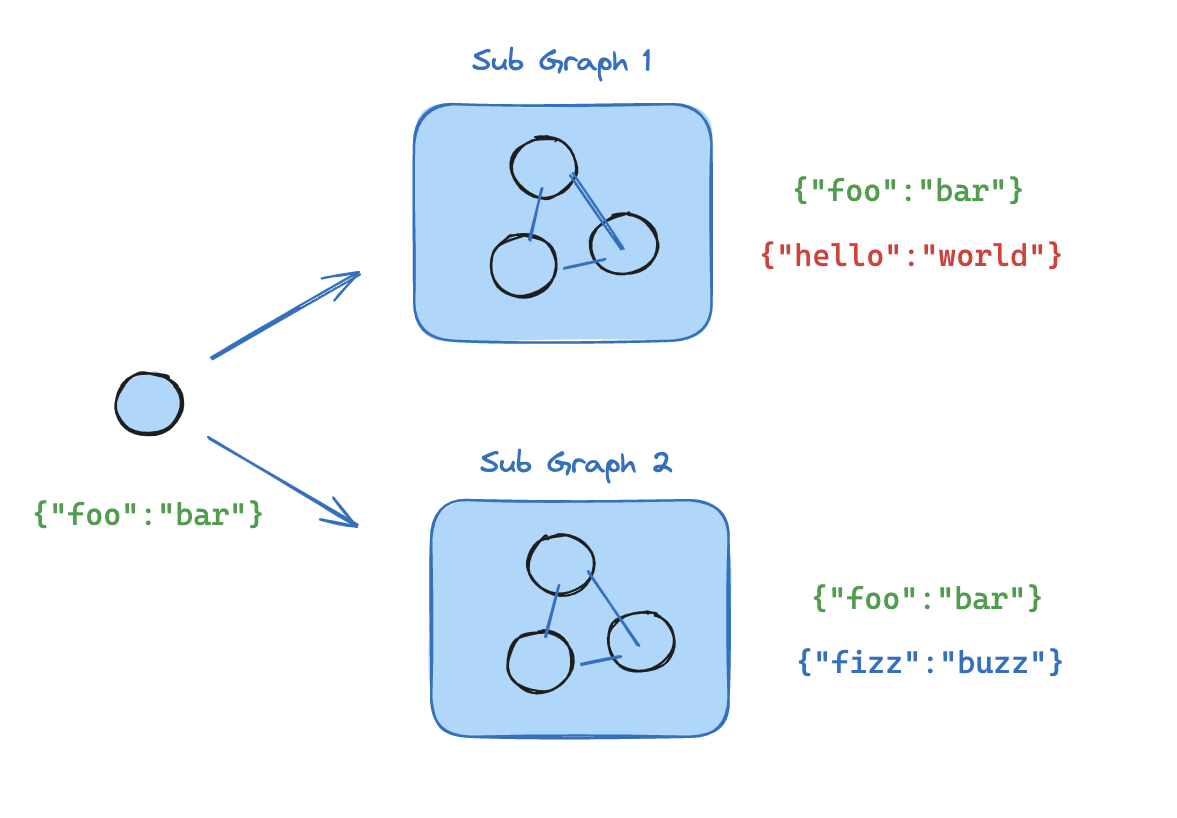

🌟 ¿Qué es un Subgraph en LangGraph?

Un Subgraph en LangGraph es un grafo independiente que puede integrarse dentro de un grafo principal como si fuera un nodo más.
Esto permite dividir flujos complejos en secciones más pequeñas y reutilizables.

subgraph

Los subgrafos son útiles para:
- Modularizar flujos de trabajo grandes y hacerlos más manejables.
- Reutilizar lógica en diferentes partes del grafo.
- Mejorar la legibilidad y mantenimiento del código.

Con esta técnica, podemos construir flujos más organizados y eficientes.

🧠 ¿Por Qué Usar Subgraphs?

  1. Reutilización de Código: Permite definir procesos independientes y reutilizarlos en distintos grafos.
  2. Escalabilidad: Ayuda a estructurar flujos complejos en partes más manejables.
  3. Mantenimiento y Legibilidad: Hace que los grafos sean más fáciles de entender y modificar.

En proyectos grandes, dividir el flujo en subgrafos facilita la depuración y la expansión del sistema.

🛠️ Ejemplo Práctico: Implementando un Subgraph

A continuación, crearemos un subgrafo que se ejecutará dentro de un grafo principal.

Paso 1: Creación del Subgraph

Definimos un subgrafo con dos nodos que trabajan con una parte específica del estado.

from langgraph.graph import START, StateGraph, END
from typing import TypedDict

# ---- Definimos el subgraph ----
class SubgraphState(TypedDict):
    foo: str  # note that this key is shared with the parent graph state
    bar: str


def subgraph_node_1(state: SubgraphState):
    print("---SUBGRAPH 1---")
    return {"bar": "bar"}


def subgraph_node_2(state: SubgraphState):
    print("---SUBGRAPH 2---")
    # Nota: este nodo está utilizando una clave de estado (`bar`) que solo está disponible dentro del subgrafo
    # y está enviando una actualización a la clave de estado compartida (`foo`).
    return {"foo": state["foo"] + state["bar"]}

subgraph_builder = StateGraph(SubgraphState)
subgraph_builder.add_node(subgraph_node_1)
subgraph_builder.add_node(subgraph_node_2)
subgraph_builder.add_edge(START, "subgraph_node_1")
subgraph_builder.add_edge("subgraph_node_1", "subgraph_node_2")
subgraph = subgraph_builder.compile()
# ---- Fin Definición del subgraph ----
Nota
  • SubgraphState define un State especifico para el subgrafo.
  • subgraph_node_1 introduce una nueva clave de estado (bar).
  • subgraph_node_2 usa bar y modifica el estado compartido con el grafo principal (foo).

Este subgrafo puede utilizarse en cualquier otro flujo sin necesidad de reescribir su lógica.

Paso 2: Integración del Subgraph en el Grafo Principal

Ahora que tenemos el subgrafo listo, lo añadimos al grafo principal como si fuera un nodo más.

# ---- Definimos el grafo princial ----
class ParentState(TypedDict):
    foo: str

def node_1(state: ParentState):
    print ("---NODE 1---")
    return {"foo": "hi! " + state["foo"]}

builder = StateGraph(ParentState)
builder.add_node("node_1", node_1)
# Agregamos el subgraph compliado previamnete como si fuese un nodo.
builder.add_node("node_2", subgraph)
builder.add_edge(START, "node_1")
builder.add_edge("node_1", "node_2")
builder.add_edge("node_2", END)
graph = builder.compile()

# ---- Fin Definición del grafo principal ----
Nota
  • ParentState define el State principal de nuestro grafo.
  • node_1 inicializa el estado antes de pasar el control al subgrafo.
  • subgraph se integra en el flujo sin necesidad de definir nuevamente sus nodos internos.
  • LangGraph gestiona automáticamente la transición de estado entre el grafo principal y el subgrafo.

Paso 3: Visualización del Grafo

Podemos generar una visualización del grafo maestro para entender mejor la estructura de nodos y conexiones.

from IPython.display import Image, display
display(Image(graph.get_graph(xray=True).draw_mermaid_png()))

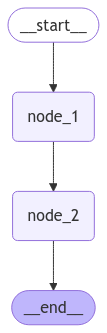

subgraph

Nota

En la imagen generada, vemos cómo el subgrafo aparece integrado dentro del grafo principal como si fuera un nodo corriente.

Y aquí podemos visualizar el sub-grafo con todos sus nodos.

from IPython.display import Image, display
display(Image(subgraph.get_graph(xray=True).draw_mermaid_png()))

subgraph

Paso 4: Ejecución del Grafo

Al ejecutar el grafo, podemos invocarlo de dos formas:

  1. Sin mostrar la estructura del subgraph:

    • Se muestra el flujo general, pero sin detallar la ejecución interna del subgrafo.
    for chunk in graph.stream({"foo": "foo"}):
     print(chunk)
    Resultado
    ---NODE 1---
{'node_1': {'foo': 'hi! foo'}}
---SUBGRAPH 1---
---SUBGRAPH 2---
{'node_2': {'foo': 'hi! foobar'}}

  2. Mostrando la estructura del subgraph:

    • Se pueden ver los nodos internos del subgrafo a medida que se ejecutan.
    for chunk in graph.stream({"foo": "foo"}, subgraphs=True):
     print(chunk)
    Resultado
    ---NODE 1---
((), {'node_1': {'foo': 'hi! foo'}})
---SUBGRAPH 1---
---SUBGRAPH 2---
(('node_2:24a9cba2-16e4-3b12-bfd7-9eaedb63e5fd',), {'subgraph_node_1': {'bar': 'bar'}})
(('node_2:24a9cba2-16e4-3b12-bfd7-9eaedb63e5fd',), {'subgraph_node_2': {'foo': 'hi! foobar'}})
((), {'node_2': {'foo': 'hi! foobar'}})
Nota

Si activamos la opción subgraphs=True, podemos inspeccionar la ejecución del subgrafo como una parte separada dentro del flujo.

🔄 Otras Formas de Usar un Subgraph

En el ejemplo anterior, vimos cómo integrar un subgrafo dentro de un grafo principal agregándolo como un nodo. Esta es la forma más sencilla de utilizar subgrafos, pero en flujos más complejos, puede ser necesario invocarlos manualmente dentro de un nodo en lugar de tratarlos como un nodo independiente.

LangGraph permite esta opción, ya que al compilar un subgrafo, este se convierte en un objeto invocable. Veamos cómo podemos hacerlo:

def node_2(state: ParentState):
    # transform the state to the subgraph state
    response = subgraph.invoke({"bar": state["foo"]})
    # transform response back to the parent state
    return {"foo": response["bar"]}

💡 Explicación:

  • Creamos un nodo que invoca manualmente al subgrafo.
  • Pasamos los datos en el formato que requiere el subgrafo (bar).
  • Recibimos la respuesta y la adaptamos al estado del grafo principal (foo).
Nota

Este enfoque nos permite ejecutar subgrafos de manera más flexible, integrándolos en flujos más dinámicos sin necesidad de tratarlos siempre como nodos individuales.

✨ Conclusión

Los subgraphs nos permiten dividir flujos complejos en módulos reutilizables, lo que mejora la escalabilidad, legibilidad y mantenimiento del código.

  • Facilitan la modularización al permitir la reutilización de lógica en distintos grafos.
  • Mejoran la organización del código, evitando estructuras monolíticas difíciles de mantener.
  • Nos permiten inspeccionar su ejecución de manera independiente si es necesario.

En definitiva, los subgrafos son una herramienta clave para el diseño de grafos escalables y eficientes en LangGraph.

🎯 Casos de Uso Reales

  1. Modularización de Procesos: Separar distintas partes de un flujo complejo en módulos reutilizables.
  2. Gestión de Tareas Repetitivas: Reutilizar subgrafos en distintos puntos del flujo sin duplicar código.
  3. Depuración y Optimización: Inspeccionar la ejecución de secciones específicas del grafo sin afectar el resto.

🧑‍🏫 ¿Qué Hemos Aprendido?

  • Cómo definir un subgrafo en LangGraph.
  • Cómo integrarlo dentro de un grafo principal como si fuera un nodo.
  • Cómo visualizar y ejecutar grafos con subgrafos de manera flexible.

🔎 Recursos:

🌐 ¿Qué es lo Siguiente?

En el próximo tema, exploraremos Mapas, una técnica avanzada que permite distribuir información entre múltiples nodos de manera eficiente.
