🖥️ Tema 8: LangGraph Studio – Visualizando y Depurando Grafos

🌟 ¿Qué es LangGraph Studio?

LangGraph Studio es una herramienta interactiva que permite visualizar, depurar y probar grafos de manera intuitiva.
Proporciona una interfaz gráfica donde podemos observar en tiempo real cómo fluye la información entre los nodos de nuestro grafo.

LangGraph Studio nos permite:
✅ Inspeccionar la ejecución de los nodos en tiempo real.
✅ Visualizar el flujo de datos dentro del estado del grafo.
✅ Depurar errores y optimizar la lógica de manera eficiente.
✅ Probar interacciones con el grafo sin necesidad de escribir código adicional.

🔹 ¿Por qué es útil?
En grafos complejos, donde múltiples nodos interactúan de manera simultánea, LangGraph Studio nos ayuda a entender su comportamiento y a detectar posibles fallos sin necesidad de imprimir logs manualmente.

Atención

Actualmente, LangGraph Studio solo está disponible para macOS.

🖼️ ¿Cómo Se Ve LangGraph Studio?

LangGraph Studio presenta una interfaz donde podemos visualizar nuestros grafos con:
🔹 Nodos y conexiones representadas gráficamente.
🔹 Estados actualizados en tiempo real tras cada ejecución.
🔹 Opciones de inspección para ver los valores almacenados en cada paso del flujo.

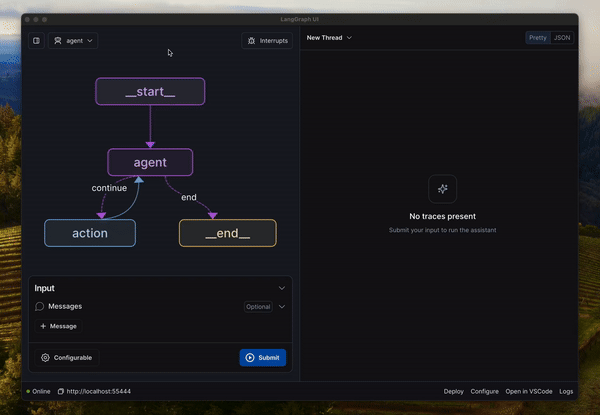

A continuación, mostramos una imagen de LangGraph Studio en acción:

📷 Captura de pantalla de LangGraph Studio

🛠️ ¿Cómo Configurar LangGraph Studio?

Para habilitar LangGraph Studio en nuestro entorno, simplemente debemos iniciar el servidor local y conectar nuestro grafo.

La estructura final de nuestro proyecto debería ser algo así:

Estrutura de archivos

my-app/
├── my_agent # Todo el codigo de nuestro proyecto aquí
│   ├── utils # Las útiles de nuestro grafo
│   │   ├── __init__.py
│   │   ├── tools.py # Definimos nuestras herramientas aquí
│   │   ├── nodes.py # Definimos nuestros nodos aquí
│   │   └── state.py # Deinimos nuestros estados aquí
│   ├── requirements.txt # Agregamos nuestras dependencias aquí
│   ├── __init__.py
│   └── agent.py # El codigo de contrucción de nuestro agente aquí
├── .env # Vairables de entorno
└── langgraph.json # Archivo de configuración de LangGraph

🎯 Ejemplo Práctico: Visualizando un Grafo

Veamos cómo podemos ejecutar un grafo con LangGraph Studio y analizar su comportamiento.

📌 Pasos:
1️⃣ Definir un grafo sencillo con algunos nodos básicos.
2️⃣ Conectarlo a LangGraph Studio para ver su ejecución en tiempo real.
3️⃣ Ejecutar el grafo y analizar la visualización en la interfaz.

requirements.txt

# Definimos todos los modulos de python que vamos a necesitar.
langgraph
langchain_core
langchain_openai

.env

OPENAI_API_KEY=key # Ponemos nuestra clave de open AI aquí

agent.py

# my_agent/agent.py
# Nuestro ejemplo de calculadora
from langchain_openai import ChatOpenAI
from langgraph.graph import MessagesState
from langchain_core.messages import HumanMessage, SystemMessage
from langgraph.graph import START, StateGraph, END
from langgraph.prebuilt import tools_condition
from langgraph.prebuilt import ToolNode

# Primero definimos nuestras herramientas:
def sumar(a, b):
  """Usamos esta función para sumar dos números
  Args:
    a (int): Primer número a sumar
    b (int): Segundo número a sumar
  Returns:
    Un int or float con la suma de los dos números
  """
  return  a + b

def restar(a, b):
  """Usamos esta función para restar dos números
  Args:
    a (int): Primer número a restar
    b (int): Segundo número a restar
  Returns:
    Un int or float con la resta de los dos números
  """
  return a - b

def multiplicar(a, b):
  """Usamos esta función para multiplicar dos números
  Args:
    a (int): Primer número a multiplicar
    b (int): Segundo número a multiplicar
  Returns:
    Un int or float con la multiplicación de los dos números
  """
  return a * b

def dividir(a, b):
  """Usamos esta función para dividir dos números
  Args:
    a (int): Primer número a dividir (Dividendo)
    b (int): Segundo número a dividir (Divisor)
  Returns:
    Un int or float con la división de los dos números
  """
  if b == 0:
    return "No se puede dividir por cero"
  return a / b


# Vinculamos las tools al modelo de lenguaje.
tools = [sumar, restar, multiplicar, dividir]
llm = ChatOpenAI(model="gpt-4o-mini")
llm_with_tools = llm.bind_tools(tools, parallel_tool_calls=False)

# Le definimos al LLM como queremos que evalue las operaciones.
sys_msg = """
  Resuelve la ecuación aplicando las siguientes reglas:
  1. Evalúa las operaciones dentro de paréntesis primero.
  2. Luego, evalúa multiplicaciones y divisiones de izquierda a derecha.
  3. Finalmente, evalúa sumas y restas de izquierda a derecha.
  4. Usa las herramientas proporcionadas: sumar, restar, multiplicar, dividir.
  """

# Creamos nuestro asistente que se encargará de llamar a las Tools necesarias
# tantas veces como sea necesario.
def assistant(state: MessagesState):
    return {"messages": [llm_with_tools.invoke([sys_msg] + state["messages"])]}


# Configuramos el flujo
builder = StateGraph(MessagesState)
# Añadimos nodos
builder.add_node("assistant", assistant)
builder.add_node("tools", ToolNode(tools))

# Definimos los edges y el flujo del grafo
builder.add_edge(START, "assistant")
builder.add_conditional_edges("assistant", tools_condition)
builder.add_edge("tools", "assistant")
graph = builder.compile()

langgraph.json

{
  "dependencies": ["./my_agent"],
  "graphs": {
    "agent": "./my_agent/agent.py:graph"
  },
  "env": ".env"
}

Una vez configurado, podremos ver en LangGraph Studio cómo la información fluye entre los nodos y cómo se actualizan los datos en cada paso.

Para ello, simplemente:
1️⃣ Abrimos la aplicación de LangGraph Studio.
2️⃣ Iniciamos sesión con nuestra cuenta de LangSmith.
3️⃣ Subimos la carpeta de nuestro proyecto para comenzar a visualizar la ejecución del grafo.

✨ Conclusión

LangGraph Studio es una herramienta esencial para cualquier desarrollador que trabaje con grafos en LangGraph.

✅ Nos permite visualizar la ejecución en tiempo real, facilitando la depuración.
✅ Mejora la comprensión del flujo de datos dentro del grafo.
✅ Facilita la optimización y el ajuste de la lógica de los nodos.

Si trabajamos con grafos complejos, LangGraph Studio se convierte en una herramienta indispensable para analizar, mejorar y depurar nuestros flujos. 🚀

🧑‍🏫 ¿Qué Hemos Aprendido?

Qué es LangGraph Studio y cómo nos ayuda en el desarrollo de grafos.
Cómo visualizar, depurar y probar la ejecución de nuestros flujos.
Cómo iniciar el servidor y conectar nuestros grafos a LangGraph Studio.

🌐 ¿Qué es lo Siguiente?

En el próximo tema, exploraremos LangSmith, una herramienta avanzada para analizar y optimizar el comportamiento de nuestros grafos con métricas detalladas y mayor control sobre la ejecución.
